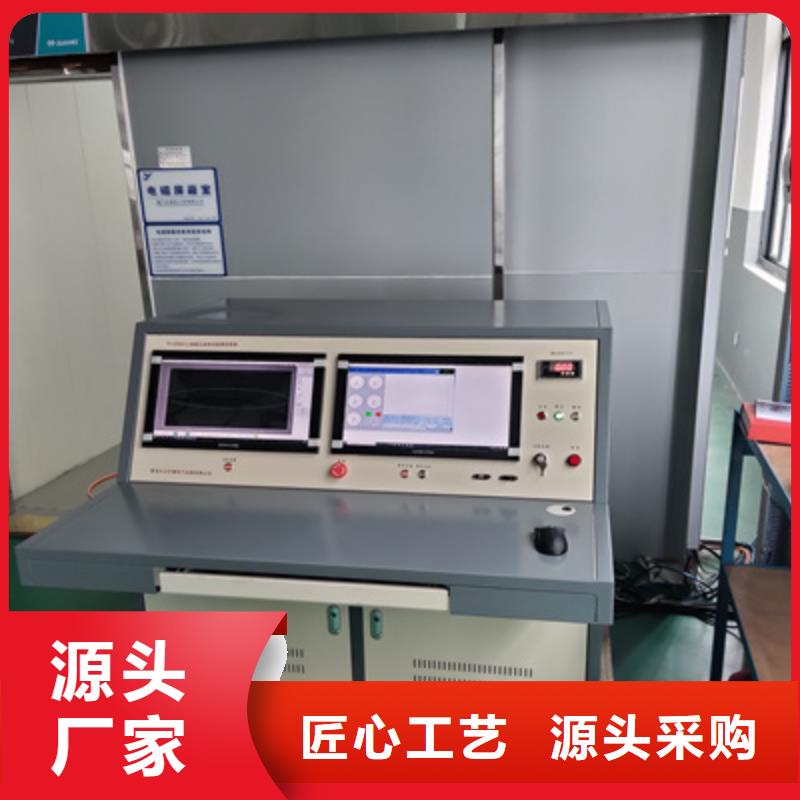

江西吉安局部放电检测仪当采用自动控制时，准备工作同B中的将手动/自动选择开关24向右置于自动位置。（用钥匙打开，带锁开关，此时停止指示灯21和高压数字电压表5数码管亮，控制台已供电；基准数字电压表23数码管亮，表示自动部分也已供电调节基准电压调节电位器25，将基准电压表23调至所需数值。按启动按钮20，试验就按预先设定的电压与耐压时间自动按以下步骤进行：a．以对应于基准电压的较高的升压速度从零位升至75％基准电压；b．再以每秒2％基准电压的升压速度从75％基准电压升到基准电压，即试验电压。当电压一到预置值时，就立即进行耐压计时。d. 在进行耐压计时时，只要输出高压一偏离预置值时，电路就会自动进行微调 耐压计时时间一到就自动快速降至零，一次耐压即告完成。按停止按钮21，并切断电源22，结束试验。（21）如试验中发生试品击穿，则可手动操作试验后工作（1）试验结束后，用接地棒挂在高压输出端，再拆除试品（2）认真做好试验时数据记录，并整理成报告（3）对报告进行分析，并有明确结论七、注意事项1．主回路电源容量应满足输出功率。2在升压时，切要观察各表计是否正常情况下工作，严禁超负荷工作。所有接地为一点接地。4设备严禁倾倒，缺油时严禁使用。5．外壳及铁外壳的高压套管，严禁碰撞划伤。整体设备严禁在室内温度低于-5℃时存贮或使用。7．设备调换环境时，环境相对温差不得大于1．套管及外壳表面严禁覆水室内设备严禁室外存贮使用。9．试验结束后，设备控制台钥匙应拨出保管。1本套设备应有专人操作，专人保管。11．在使用本套设备前，必须认真阅读说明书，尤其是第二项中所规定的必须严格遵守。八、日常维护及运输1．本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。对长期放置不用的设备应定期检查设备所有紧固件及对绝缘套管及绝缘筒表面有清理工作运输时设备应包装好且用钢丝绳紧固牢，此时应注意变压器的装车，防止运输时，起步与刹车引起内部构件串动、松动、变形（方向根据提供的总装配图来定），绕组元件的轴向方向垂直于运输工具的行走方向。设备发生故障，用户无法修理时，应及时通知供应商派人维修。下例图与产品以实物为准。

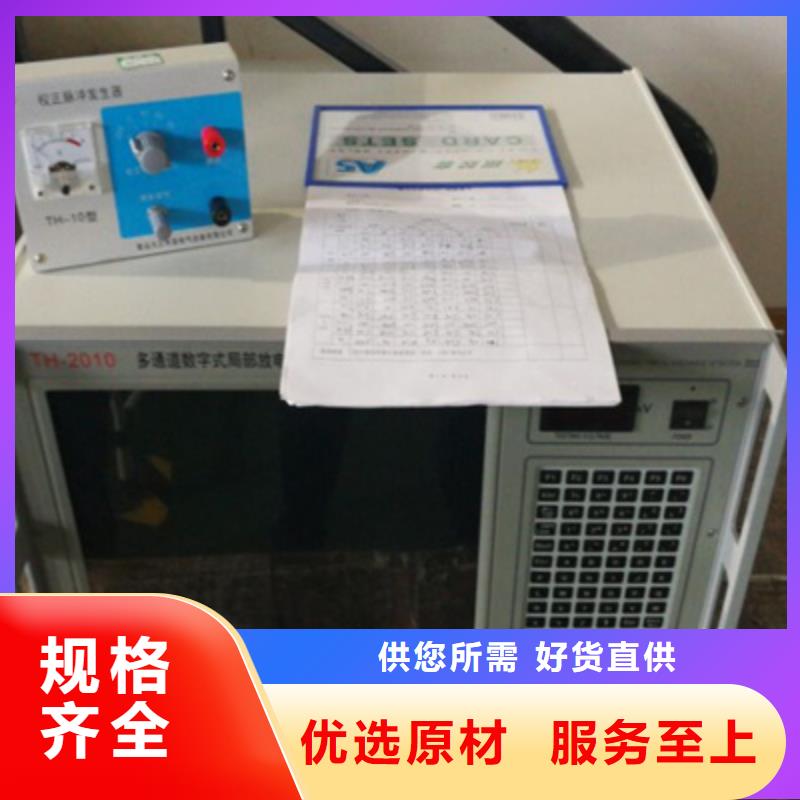

江西吉安局部放电检测仪 在了解了局部放电的基本理论之后，在本章我们的重点转向实际操作，我们先介绍局部放电测试中常用的三种接法，随后我们再介绍整个系统的接线电路，我们再分别介绍几种典型的试品的试验线路。局部放电测试电路的三种基本接法及优缺点。并联法 串联法 平衡法（1）标准试验电路，又称并联法。适合于必须接地的试品。其缺点是高压引线对地杂散电容并联在 CX上，会降低测试灵敏度。（2）接法的串联法，其要求试品低压端对地浮置。其优点是变压器入口电容、高压线对地杂散电容与耦合电容CK并联，有利于提高试验灵敏度。缺点是试样损坏时会损坏输入单元。（3）平衡法试验电路：要求两个试品相接近，至少电容量为同一数量级其优点是外干扰强烈的情况下，可取得较好抑制干扰的效果，并可变压器杂散电容的影响，而且可做大电容试验。缺点是须要两个相似的试品，且当产生放电时，需设法判别是哪个试品放电。值得提出的是：由于现场试验条件的限制（找到两个相似的试品且要保证一个试品无放电不太容易），所以在现场平衡法比较难实现，另外，由于采用串联法时，如果试品击穿，将会对设备造成比较大的损害，所以出于对设备保护的想法，在现场试验时一般采用并联法。二、采用并联法的整个系统的接线原理图。该系统采用脉冲电流法检测高压试品的局部放电量，由控制台控制调压器和变压器在试品的高压端产生测试局放所需的预加电压和测试电压，通过无局放藕合电容器和检测阻抗将局部放电信号取出并送至局部放电检测仪显示并判断和测量。系统中的高压电阻为了防止在测试过程中试品击穿而损坏其他设备，两个电源滤波器是将电源的干扰和整个测试系统分开，降低整个测试系统的背景干扰。

江西吉安局部放电检测仪常用试验回路和试验形式5.1、常用试验回路（试品接入输入单元的方法）5.1.1标准接法电路-并联法：试品电容Cx与输入单元并联，它适合于必须接地的试品，这个电路的缺点是试验变的杂散电容和试品电容Cx并联，这杂散电容对于大容量试品来说固然可以忽略，而对于小电容试品来说容易引起误差，当然，采用正确的独立小方波直接校正法可以避免这种误差。图二：并联法5.1.2、串联法：它实际上是将Cx与Ck互换一下，让试品电容Cx与输入单元串联，这种电路要求试品低压端对地悬浮，其好处是变压器对地杂散电容与耦合电容并联。在试品电容小于对地杂散电容时可以不接耦合电容器，让对地杂散电容来代替Ck，可给试验带来简便。本电路的主要缺点是试品高压击穿时可能损坏输入单元。图三：串联法5.1.3、平衡法：它要求两个试品相似，至少电容是同一数量级，为了使测量结果好，两试品的介质损耗角正切，尤其是它们的频率关系相同。本电路的优点是可以部分抑制外来干扰，并可变压器对地杂散电容的影响，也可比不平衡电路的试验电压取得高。它的缺点是，除了需要相似的两个试品外，当产生放电时，必须辨别是哪个试品放电。图四：平衡法5.1.4、桥式法：这种电路的主要优点是对外来干扰有额外的抑制作用，因为通过电桥的平衡来抑制掉外干扰的影响，抑制比很高。其缺点是试验电路复杂，限制条件多，对试验人员技术水平有较高要求。图五：桥式法5.2、常用试验形式5.2.1、工频试验5.2.2、中频试验5.2.3、工频串联谐振试验图六：局部放电试验标准接法电路（直接法的并联法）图中：A－输入单元的初级始端；B－输入单元的初级末端，C－输入单元的初级中心抽头，E－输入单元地。
