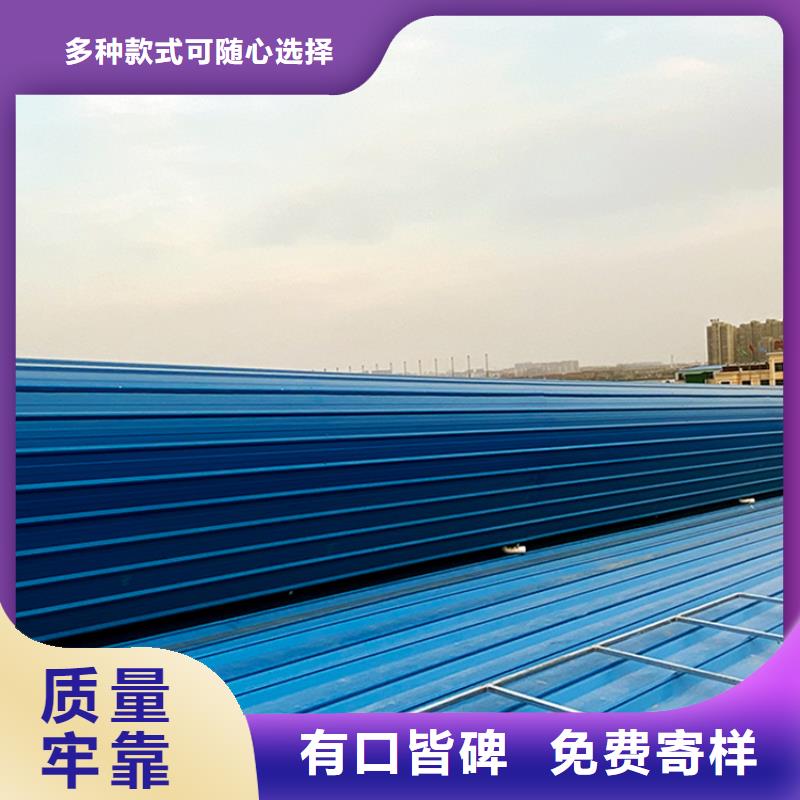

通风天窗TC3B-2060n启闭式通风天窗质量好

流线型通风器(暗扣式)可安装于顺坡及屋脊部位，是由骨架、外护板、防雨板、排水槽、阀板、电动或手动执行器组成。阀板开关采用电动或手动控制，其骨架由型材焊接，防雨板采用彩板或采光板（FRP）制作。流线型构造，体积较大，通风量较大。

整体骨架式流线型自然通风器一般采光顺坡式布置。其骨架采用热镀锌钢板整体模压成型，骨架上压制凹凸花纹提高机械长度，具有良好的机械性能及抗腐蚀能力，兼具通风与采光双重功能。

箱型骨架流线型自然通风器其骨架为箱体结构，侧骨架为热镀锌钢板整体成型，箱型骨架具有更好的机械性能及抗腐蚀能力，兼具通风与采光双重功能，通常采用顺坡多排平行布置，通风采光更加均衡。

1.气楼由主要骨架、次骨架组合而成，利便运输及安装。      

2.主骨架、次骨架均在工厂内焊接而成，牢固性和不乱性好     

3.主骨架与气楼喉口基础型钢焊接而成，与屋面形成一个整体      

4.侧面围护板用彩钢压型板，泛水包边板用彩钢板折弯而成      

5.挡雨板选用优质的FRP采光板，集采光、排烟、透风功能一体      

6.设导流板，杜绝空气回流现象，效果       

7.气楼内置天沟，雨水顺落水管至屋面，不产生噪音.

厂房屋顶天窗的安装步骤

步，厂房屋顶天窗试运行时，首先打开总电源，启动电机正转使阀板开启到正常位置，自动停止;再启动电机，反转使阀板到正常位置关闭，自动停止;连续运行2次以上。

第二步，应保证阀板开启关闭灵活。

第三步，阀板关闭后应重新紧固减速机、减速机支架、钢丝绳卡扣并检查板形链胀紧程度。

第四步，挡雨板、排水沟等处应无漏水、溅水现象。

第五步，安装完毕后，应清理现场。

通风天窗运用主要是受室外自然风的驱动，在天窗内部形成负压，在通过厂房内部的开口将室内热空气排出室外，促进室内空气的循环流动。在屋顶通风天窗的设计说明上，通风天窗套设计要求标准。

1.屋顶通风天窗的设计、制造和安装，保证在设备允许的使用条件中能够、可靠连续地运行。

2.屋顶通风天窗的结构布局合理，空气流动畅通，无明显的通风死角区域，流动阻力较小；挡风板布局合理，具有良好的避风作用，能够有效地防止室外空气倒灌；并且具有可靠的防止雨、雪渗透措施，确保屋顶通风天窗在任何天气条件下不向室内渗透雨，保证屋顶通风天窗的正常使用。

3.屋顶通风天窗本体牢固、、可靠，能够承受当地的风载、雪载的负荷影响，并且不影响屋顶通风天窗的正常使用，同时满足当地抗震的有关规定。

4.屋顶通风天窗的阀板具有良好的密闭性，漏风量小，在冬季阀板处于全关闭状态时，漏风量不大于夏季全开状态的0.01%，以确保室内冬季采暖的质量，节约能源。阀板采取保温措施以防止结露，并有良好的凝结水排放方法。

5.通风天窗阀板及其传动机构操作灵活、可靠。

6.为检查阀板，在阀板操作机构处护板上设置人孔。人孔门启闭灵活，采用绞连式连接，并防止雨雪水渗漏。

7.屋顶通风天窗采用电动开关机构对屋顶通风天窗的阀板进行开、关操作。采用电动开关机构时，具备手动启闭阀板的可能性。电动机构的电气控制操作盘布置在值班运行人员便于操作的地方。电动开、关机构运行可靠，安装方便，便于维修。阀板电动机设置在通风天窗外侧屋面便于维修并防止雨雪日晒处。

8.安装后的通风天窗的外表面不超过本建筑物避雷装置的作用范围。

9.电动操作装置的设计转矩至少为在 设计条件下的规定漏风量打开、或者关闭阀板所需要转矩的1.5倍，以其中 值为准。
